1、Z2系列小型直流电机为中华人民共和国机械工业部JB1104-68部颁标准系列小型直流电机。具有性能可靠、价格便宜的优点，目前仍然广泛用于印染机械、包装机械、塑料机械等行业。

　　2、Z2系列小型直流电机共分11个机座号，每个机座号有二种铁心长度。制造有直流电机、直流发电机、直流调压发电机三种，适用于一般正常的工作环境。电机作一般传动用，发电机作为一般直流电源用，调压发电机作蓄电池组用。

　　3、励磁方式：电机为带有少量稳定绕组的并激或他激励磁。

发电机为复激或他激励磁（额定电压为230伏的发电机）；调压发电机为并激励磁（不带串激绕组）。

电机的他激励磁电压制成有110伏或220伏两种。

电机额定电压110伏的仅有他励电压110伏一种。

　　4、电机可用三角皮带、正齿轮或弹性联轴器进行传动，不使用电机轴承受轴向推力。

　　5、Z2系列电机根据使用要求可制成湿热带地区使用的具有防潮、防霉、防烟雾性能的湿热带型（TH）直流电机，应另行协议。

Z2系列2-11#还可制成ZYS-A型测速机的派生机构。

　　6、Z2系列电机基本系列为自通风电机，当降低外施电枢电压向下调速时，转矩随转速下降而相应的降低。

　　7、Z2系列6-11号电机还可以制成外鼓风结构型式，鼓风机安装在轴伸端端盖的上方。

　　8、Z2系列6-11号电机外鼓风机型号见表1。

　　9、Z2系列电机为一般工业用小型直流电机，其电动机适用于恒功率调速范围不大于2:1，过载能力不大于1.5倍额定转矩的电力拖动。可使用于金属切削机床、造纸、染织、印刷、水泥等工业。发电机可作动力电源，照明或其他恒压供电。

二、结构及安装型式

　　1、直流电机可制成表2所示的结构型式。

　　2、电机为单向圆术形轴伸，根据用户要求。可制成双轴伸。1-6号机座号电机按概述第4条传动方式均能传递额定转矩，而7-11号机座，换向器端轴伸用联轴器传动，能传递额定转矩，用三角皮带式正齿轮传动只能传50%的额定转矩。

　　3、卧式电机的出线盒位置，从轴伸端视之在机座左侧，根据用户要求，可将出线盒位置制成在机座的右侧，但必须在订货时注明。

　　4、Z2系列直流电机可在正转或逆转情况下正常工作。

　　5、Z2系列发电机及调压发电机的旋转方向从轴伸端视之为逆时针方向，根据使用要求亦可制成顺时针方向旋转的发电机或调压发电机，但订货时需注明。

　　6、Z2系列发电机及调压发电机根据订货要求可制成与Y系列三相异步电机配套成的发电机组成套供应。

　　7、调压发电机的额定功率为平均电压（对110/160伏的为135伏，对220/320伏的搂270伏）时的功率，当电压高于平均电压时其输出功率不大于额定功率，当电压低于平均电压时其输出电流不大于额定电流。

　　8、直流发电机或直流调压发电机仅制造卧式，机座带底脚的一种。

三、型号说明

　　Z表示“直”流，2表示第二次全国定型设计，横线后数字表示机座号与铁芯长短，例如Z2-11前一个1代表机座号，后一个1代表铁芯，而Z2-112中11代表11号机座，2代表长铁芯。

四、产品性能

　　1、直流电机基本系列电机电枢电压为1110V；220V两种，额定转速为3000r/min，1500r/min，1000r/min，750r/min，600r/min共和国种。技术数据见表3。

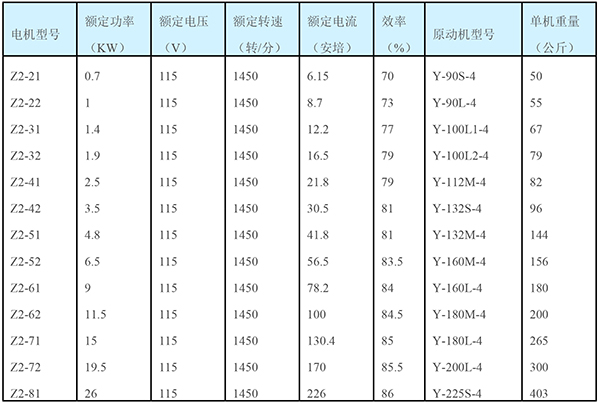

　　2、直流发电机基本系列额定电压均为115V，230V两种，额定转速2850r/min，1450r/min；nfn960r/min共3种，技术数据见表4。

　　3、直流发电机基本系列额定电压为110V/160V和220V/320V两种，额定转速为2850r/min和1450r/min两种，技术数据见表5。

　　4、除以上三种基本系列电机外还派生电枢电压180V，技术数据见表6，电枢电压440V技术数据见表7，特殊规格技术数据见表8。

　　5、除以上所列的数据外，任何一个规格的电机都可派生成其他等级的电压（但不得超过该规格允许的最高电压）和相应的功率及转速，但应另行协商。



一、技术参数

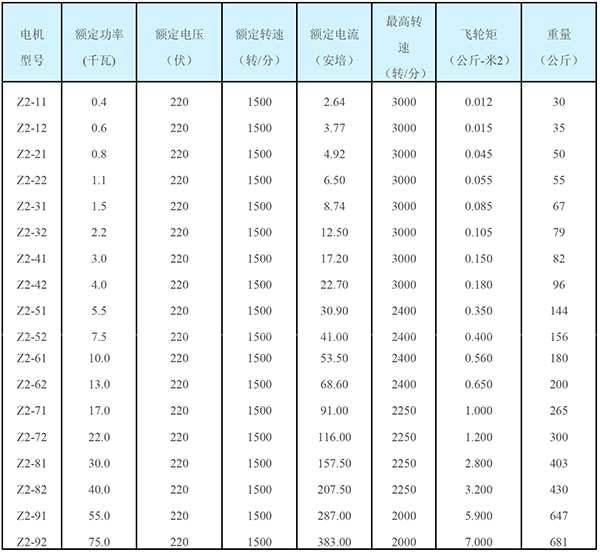

Z2系列电动机（220伏，1500转/分）
